H77X對夾式蝶形止回閥：結構簡單，但安裝要求要注意

在管道系統中，止回閥主要承擔防止介質倒流的作用。而H77X對夾式蝶形止回閥，因其結構緊湊、性能穩定，被廣泛應用于給排水及工業管道系統中。

---

一、結構特點：像蝶閥，但用途不同

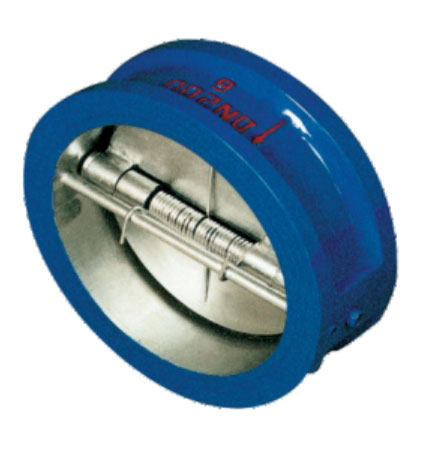

H77X對夾式蝶形止回閥的整體結構與蝶閥較為相似，采用蝶板式啟閉結構。這種設計帶來了幾個非常實用的特點：

? 結構簡單：零部件少，維護更方便

? 流阻較小：介質通過更順暢，能耗更低

? 水錘壓力小：關閉動作更柔和，有效減輕沖擊

也正因為這些優勢，它在需要降低水錘影響的系統中表現尤為突出。

---

二、安裝要求：這一點很關鍵

雖然結構簡單，但安裝方式卻有明確限制：

?? H77X對夾式蝶形止回閥不能垂直安裝，只能用于水平管道。

原因在于其蝶板結構依賴介質流動來開啟和關閉，如果安裝在垂直管道中，容易影響正常動作，甚至導致密封失效。

---

三、型號參數一覽

為了方便選型，下面是H77X對夾式蝶形止回閥的主要參數：

項目	參數說明
產品型號	H77X
連接方式	對夾式
結構形式	蝶式
驅動方式	手動（自動啟閉）
公稱通徑	DN50 – DN350
公稱壓力	1.0MPa – 6.4MPa
閥體材質	HT200 / WCB / 304

---

四、適用場景簡單說明

這種類型的止回閥通常適用于：

? 給排水系統

? 消防管道

? 工業流體輸送系統

尤其是在對空間要求較高、需要降低水錘影響的管路中，更具優勢。

---

五、選用與使用小建議

實際應用中，可以重點關注以下幾點：

? 根據管徑與壓力等級合理選型

? 確認安裝方向與流向一致

? 避免錯誤安裝在垂直管道中

? 定期檢查蝶板啟閉靈活性

---

六、總結

H77X對夾式蝶形止回閥的優勢在于“簡單、穩定、實用”，但前提是安裝方式必須正確。

選型決定適不適合，安裝決定好不好用。
